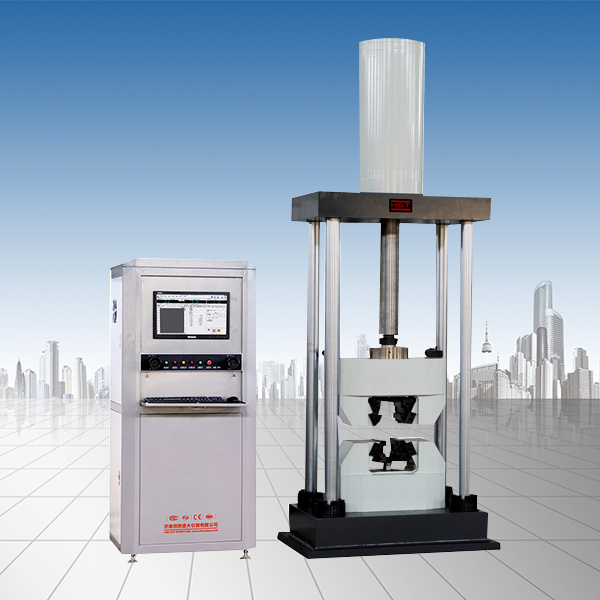

微機控制電液伺服單拉試驗機(WAW-L系列）

主要用途

適用于鋼鐵行業高疲勞度的近視材料快速拉升試驗。是我公司的新一代電液伺服拉升試驗機產品，本機采用四立柱單拉式框架結構，實現雙向油缸在一個空間內快速上升、下降調整試驗空間和拉壓雙向全自動控制，高精度試驗力和應變傳感器，都具有全程不分檔全程具有的一個分辨力的特點。Uyao零部件采用進口產品來保證其使用壽命和測試精度。

功能介紹

1、  具有三閉環功能，即可以進行應力、應變、閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合國標GB228-2002等其它拉升試驗標準要求。

2、  采用恒思盛大儀器有限公司研發的全數字多通達閉環測控系統（或根據用戶要求采用德國DOLL公司EDC-220）。

3、  采用拉伸雙向法蘭式負荷傳感器，具有抗偏載能力，測量精度高，線性度好，避免了用油壓傳感器帶來的諸多不利因素，影響力值測量的準確度。

4、  采用原裝進口密封件的高性能雙向油缸，密封性好無滲油現象，隨動閥獨特的壓力隨動技術可以保證系統壓力始終只比油缸需要的壓力值高2Mpa，大大的節約了能源和發熱。

5、  采用Hydac公司的過濾器，使液壓系統油液的清潔度更加能夠得到保證，系統運行可靠、壽命長。

6、  采用高壓內齒和齒輪泵（專利二片式偏心填隙和徑向及軸向壓力補償設計，效率高、壓力脈動低、壓力穩）和減震隔音設計的使噪音低于50dB

7、  Windows中文版實時控制實驗軟件，自動采集、處理試驗數據，實時顯示試驗數據，負荷-變形曲線、負荷-時間曲線，可打印用戶所需格式的實驗報告。拉伸過程的原始數據自動保存于默認的文件夾中，可以再現拉伸曲線，重新分析試驗結果。計算機可以將實驗過程的原始數據導出，用Excel等工具重現拉伸曲線，驗算各種數據。

8、  試驗機符合標準GB/T2611-92《試驗機通用技術要求》和GB/T16826-1997《電液式萬能試驗機》的要求。

9、  軟件預留數據接口，方便于試驗室間局域聯網，便于試驗數據管理。







產品型號	WAW-600L	WAW-1000L	WAW-1500L	WAW-2000L
主機結構形式	四立柱單拉式框架結構
試驗力	600 kN	1000 kN	1500 kN	2000 kN
試驗機級別	0.5級
試驗力測量范圍	0.2%-100%
試驗力示值相對誤差	Q示值的±0.5%
力分辨率	1/500000
變形測量裝置	電子式引伸計/或非接觸式引伸計
變形示值 相對誤差	Q示值的±0.5%
位移測量裝置	光電編碼器
位移示值 相對誤差	Q示值的±0.5%
位移分辨力	0.001mm
活塞移動速度	0.05-200（mm/min）無極調速/或定制
控制方式	三閉環控制和編程控制
控制模式	雙獨立自動控制模式
安全保護裝置	試驗力和位置控制具有硬件和軟件過載保護，油溫報警及高油壓保護
有效拉伸空間	650mm
有效壓縮空間	550mm
夾持方式	楔形夾持方式/對夾夾持方式
夾緊方式	液壓自動夾緊
圓試樣夾持直徑	φ6-φ40mm	Φ13-φ60mm	Φ20-φ80mm	Φ20-φ100mm
扁試樣夾持厚度	0-30mm	0-40mm	0-60mm	0-80mm
扁試樣夾持寬度	80mm	80mm	100mm	120mm
上下壓盤尺寸	325*325mm
彎曲支輥間距	600 mm
彎曲支輥寬度	140mm
活塞行程	600mm
